NDIR形式的定義

NDIR是Non Dispersive InfraRed（非分散性紅外線）的縮寫。NDIR方式是利用了多種氣體所特有的吸收波段的測量氣體濃度的方式。
例如二氧化碳分子(CO?)能吸收紅外區域4.26μm的波長。透過氣體的紅外線量，因?yàn)闀?huì)依存于二氧化碳的濃度中，利用這樣的現象原理實現二氧化碳濃度數值化是可能的。

測量氣體的濃度的方法是多樣的，由于其中大多都是伴隨化學變化或傳感器本身的變化，所以測定對象的氣體也會引起變化。與這些相比較，通過測量吸光度的NDIR方式，不會影響對象氣體的變化，也可以實現測量氣體的濃度。

NDIR傳感器的光源的種類和區別（LED和白熾燈的區別）

光源的選定是用NDIR形式測量氣體濃度的重要項目之一。
選擇光源的時候，能得到充分的光量是最重要的。

鎢絲白熾燈作為多數的NDIR形式CO?傳感器的光源，被普遍使用。
其理由是為了得到足夠的光量。
波長區域也是從可視光域到近紅外區域，然后到中紅外區域進行廣域傳播。
特別是CO?傳感器所需的波長:3μm到5μm也能獲得較大的放射輸出。
根據這個特點，作為雙波長式傳感器(不僅是被吸收波長，吸收程度很難被影響的參照波長也是一種使用形式）的光源，在使用過程中，通過一個白熾燈泡(單光源)可以實現系統的構建。

除白熾燈外，LED也被作為光源使用。LED雖然能實現傳感器小型化、低功耗，但是放射輸出較小，輸出波長區域也被局限，因此雙波長式的NDIR傳感器，需要兩顆LED光源。
白熾燈泡和LED，因?yàn)楦髯缘奶攸c(diǎn)不同，所以需要根據它們各自的特點來進行光源的選擇。

NDIR傳感器使用白熾電燈泡的優點

作為明顯的優點，可以分為以下三點舉例。

①中紅外波長區域的放射輸出

白熾燈泡比LED轉換效率差，這一點經常被作為缺點舉例。但是此缺點只限于可視光線領域，白熾燈泡在紅外領域上的轉換效率更為卓越。這就是白熾燈作為NDIR形式氣體傳感器主要光源的理由。
在NDIR形式的傳感方面，光源的紅外輸出功率越高越能檢出高精度的氣體濃度。高精度的CO?傳感器，使用了中紅外波段的高輸出白熾燈。
我司的產品，多用于高精度要求的CO?傳感器。

②輸出波長范圍廣

作為白熾燈泡的特點，就紅外波長區域的輸出范圍廣(從近紅外到中紅外)這一點舉例。根據這個特點，通常以燈泡作為光源的情況下，原本在一個空間內需要布置多個光源，現在僅僅靠單光源就能構建系統。
例如NDIR形式的CO?傳感器，為了維持測定精度的長期穩定性，不僅需要檢測目的性的氣體吸收波長，同時還需檢測不影響目的性氣體吸收的參考波長，稱作雙波長式傳感器。這個傳感器需要兩種不同的檢測器，如果是波長范圍廣的燈，單光源就可以滿足這個功能，從而實現整個系統的低成本。

CO?傳感器以外,作為需要廣范圍紅外線波長區域的應用，有使用了近紅外分光法的成分分析儀器。近紅外分光法，是將測定對象物用近紅外線照射,通過分析其吸收度的變化，來測定非破壞、非接觸的情況下對象物的成分。為了更準確的測量,所以需要更多的數據，因此就要求具備廣范圍的近紅外波長域的輸出。
白熾電燈泡是用于近紅外分光法的最佳光源，被廣泛采用。

③成本優勢

雖然LED給人廉價的印象，但在中紅外區域的紅外光源中，白熾電燈泡更有性價比。

押野電氣的NDIR傳感器用燈泡的特長

我司面向飛機、汽車的燈泡，特別是白熾燈的制造有著長年的使用實績。通過在多領域積累的獨特的制造技術,我們?cè)诟呔鹊男⌒桶谉霟襞?SML:Subminiature Lamp)的制造上也尤為擅長。
我司可制造的各形狀燈絲、玻璃尺寸、特殊規格的NDIR傳感器燈泡。而且可提供能夠承受惡劣環境的高品質、具備價格競爭力的產品。

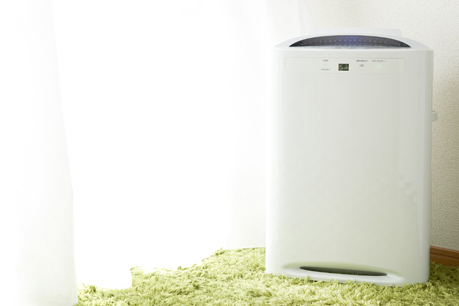

NDIR傳感器用燈泡的用途

NDIR傳感器用燈泡的使用實例

押野電氣制作所從能滿足這些條件的燈絲開始，保持著一整套的綜合性生產機制。
我們會盡力滿足客戶的特殊要求，請隨時向我們咨詢。

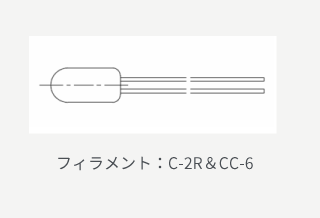

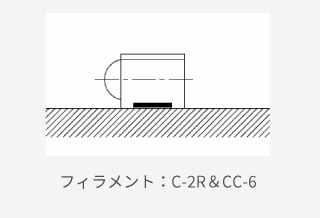

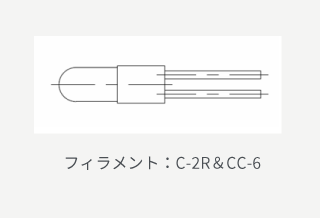

NDIR傳感器燈的種類
